鋼筋桁架樓承板描述

鋼筋桁架樓承板是由鋼筋、桁架、樓承板組成，在壓型樓承板的基礎上改進而來，是一種新興建筑材料。它將樓板中的鋼筋在工廠加工成鋼筋桁架，并將鋼筋桁架與鍍鋅壓型鋼板焊接成一體的組合模板。該模板系統是將混凝土樓板中的鋼筋與施工模板組合為一體，組成一個在施工階段能夠承受濕混凝土自重及施工荷載的承重構件，并且該構件在施工階段可作為鋼梁的側向支撐使用。在使用階段，鋼筋桁架與混凝土共同工作，承受使用荷載。鋼筋桁架是在后臺加工場定型加工，可預制長度。采用鈑金焊接、硅烷化、純錳磷化、水洗烘干、鍍鋅等除銹防銹工藝技術，防銹膜纏繞密封。現場施工需要先將桁架樓承板擺放到正確位置，焊接制作鋼筋，后焊接栓釘，再放置現場鋼筋進行綁扎，客戶驗收后澆筑混凝土。
在施工現場，可以將鋼筋桁架樓承板直接鋪設在鋼梁上，然后進行簡單的鋼筋工程，便可澆筑混凝土。使用該模板不需要架設木模及腳手架，底部鍍鋅壓型鋼板僅做模板用，不替代受力鋼筋，故不需考慮防火噴涂及防腐維護的問題，并且，鋼筋排列均勻，上下兩層鋼筋間距及混凝土保護層厚度能充分得到保證，為提高樓板施工質量創造了有利條件。當澆筑混凝土形成樓板后，具有現澆板整體剛度大、抗震性能好、抗沖擊性能好、防水性能好等眾多優點。

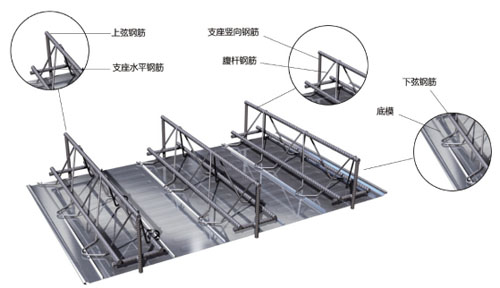

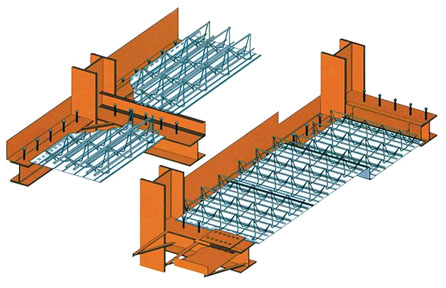

鋼筋桁架樓承板結構圖 & 安裝示意圖

鋼筋桁架樓承板特點

可靠：
● 鋼筋排列均勻，上下層鋼筋間距及混凝土保護層厚度有可靠保證
● 雙折邊扣邊搭接設計，有效保障組合樓板施工質量
● 樓板的雙向剛度相近，有利于建筑物抗震
● 栓釘焊接質量更容易保證
經濟：
● 桁架受力模式合理，選材經濟，綜合造價優勢明顯
● 可調整桁架高度與鋼筋直徑，擬適用于跨度較大的樓板
● 可設計為雙向板
便捷:
● 現場鋼筋綁扎工作量減少60%～70%，更進一步縮短工期
● 桁架受力模式合理，可以提供更大的樓承板剛度，可大大減少或無需施工用臨時支撐
安全:
● 力學性能與傳統現澆樓板基本等同，抗裂性能好
● 耐火性能與傳統現澆樓板相當，優于壓型鋼板組合樓板
● 底模不參與使用階段受力，不需考慮防火、防腐問題

鋼筋桁架樓承板構成及主要技術參數

構成：
鋼筋桁架樓承板由上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋構成。
材料參數：
上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400級、或冷軋帶肋鋼筋CRB550級；
腹桿鋼筋：采用冷軋光圓鋼筋；
底模鋼板：根據用途不同，可采用鍍鋅鋼板或冷軋鋼板，常用厚度為0.4～0.5mm，雙面鍍鋅量120g/m2。
桁架高度范圍：70mm-270mm
桁架長度：1m-12m
鋼筋保護層厚度：15mm-30mm
上下弦直徑：6mm-12mm
腹桿直徑：4mm-7.5mm
底模厚度：0.4-0.6mm
底模鋼板寬度：590mm

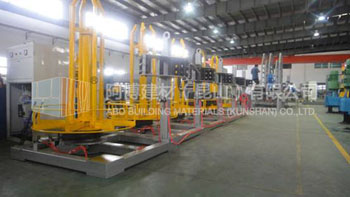

國內先進的全自動鋼筋桁架生產設備

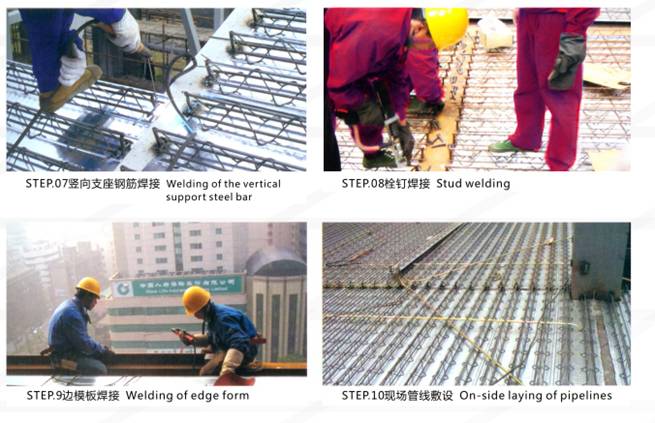

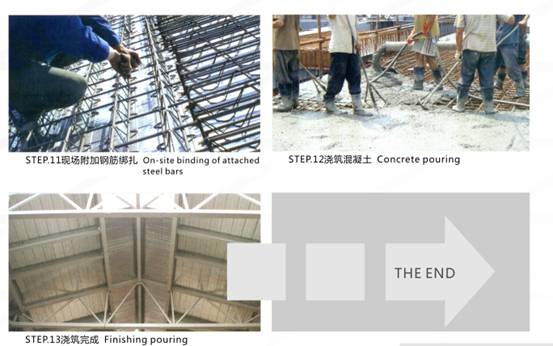

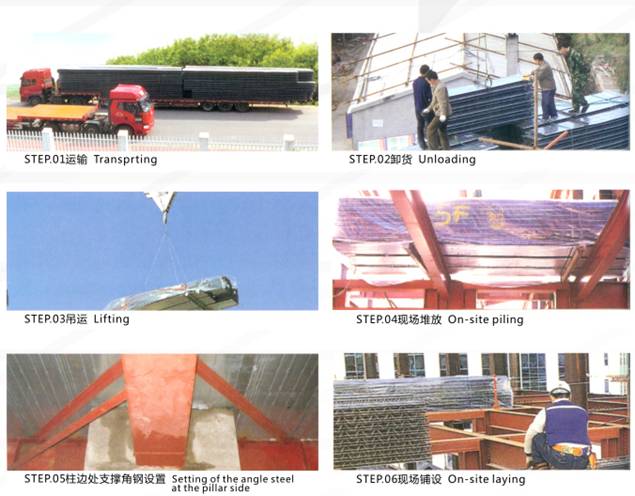

鋼筋桁架樓承板施工流程

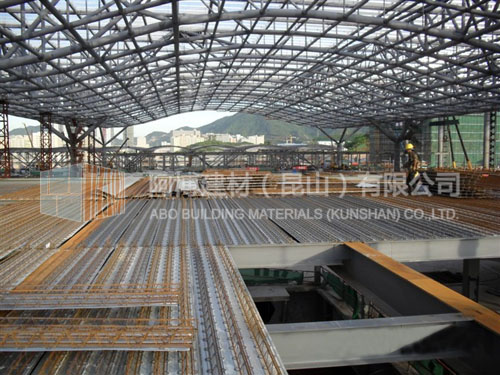

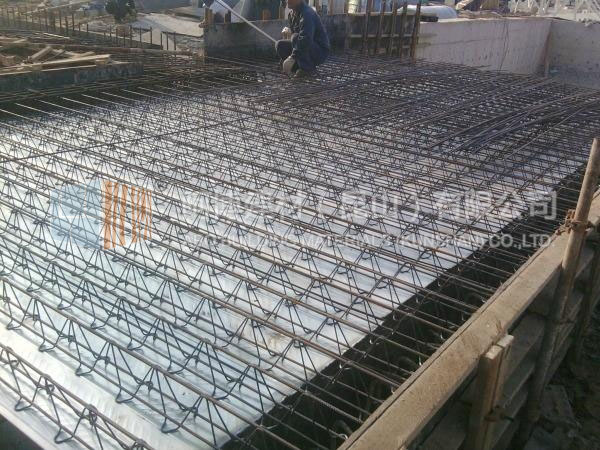

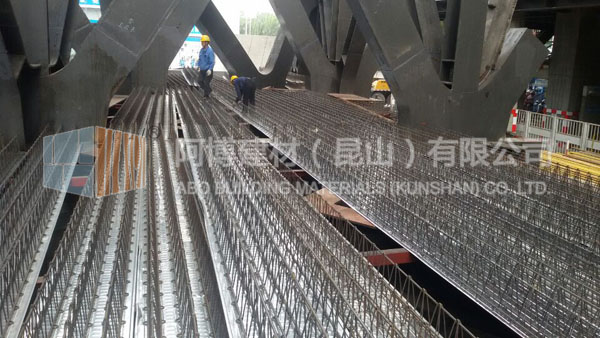

鋼筋桁架樓承板應用

鋼筋桁架樓承板具有經濟、便捷、安全、可靠的特點。目前被廣泛用于多層廠房，多層、高層、超高層鋼結構樓宇、各種不規則樓面、混凝土結構、高速鐵路等結構和建筑領域。

圖1圖2圖3

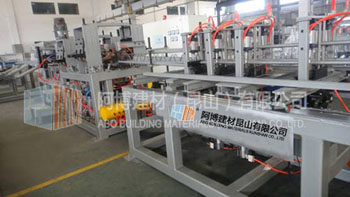

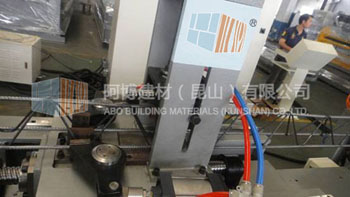

主要生產設備

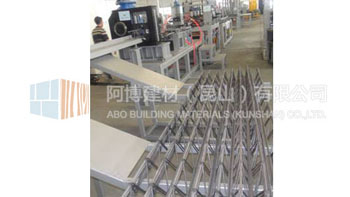

鋼筋桁架焊接成型機集盤條原料放料、鋼筋矯直、彎曲成型、自動焊接、定尺切斷、成品輸送的全自動化生產線。
模板焊機設備現場智能化焊接。壓板機設備自動進料、數控輸送及切斷和一次成型。
